汽车厂冲压车间下线视觉检测技术方案汽车厂冲压车间下线视觉检测技术方案
一、方案概述 汽车厂冲压车间下线视觉检测系统借助工业视觉技术，通过三台工业相机对冲压件进行实时拍摄，实现对实际孔有无以及长度在20mm以上裂痕的自动检测。当检测到不合格产品时，系统会自动报警并联动生产线进行处理，确保下线产品质量符合标准。 二、设备检测原理 （一）系统构成

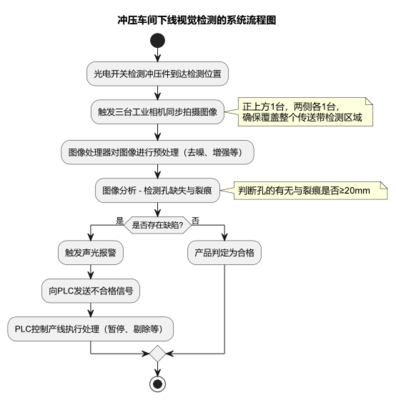

视觉采集系统 由3台海康工业相机组成，正上方1台，传送带行进方向两侧45°各1台。采用千兆以太网通信，分辨率5472 × 3648，帧率5.9fps，具备IP40防护等级，可适应冲压车间的灰尘、振动等环境。 通过定制云台和不锈钢支架安装，可灵活调节角度和高度，确保覆盖整个传送带检测区域。 数据处理系统 采用海康VC5000系列图像处理器，搭载高性能GPU，支持深度学习算法运行。可同时处理三台相机的数据，对图像进行实时分析，识别孔的有无和裂痕长度。 安全控制系统 包含声光报警装置和生产线联动控制单元。报警装置采用高亮度LED灯和高分贝警笛，确保在嘈杂车间环境中清晰可见可闻。控制单元可与生产线PLC系统通信，实现不合格产品报警和停机控制。 （二）系统功能扩展 数据记录与分析：系统支持检测数据的本地存储和导出，可生成不合格产品统计报表，包括孔缺失和裂痕超标等数据，为质量分析和工艺改进提供依据。 多工位协同：支持多套检测系统联网，实现整个冲压车间的下线产品质量监控网络。 自定义检测参数：可根据不同冲压件的检测需求，灵活设置孔的大小阈值、裂痕长度阈值（默认20mm）等检测参数。 （三）检测流程 触发机制 当光电开关检测到冲压件到达检测位置时，触发三台工业相机同时拍摄，获取冲压件的正上方和两侧图像。 图像处理与分析 图像处理器对拍摄的图像进行预处理，包括去噪、增强等。利用 深度学习算法对图像进行分析，识别孔的位置和形状，判断是否存在孔缺失情况。对可能存在的裂痕进行检测和测量，计算裂痕长度是否超过20mm。 结果判断与响应 若检测到孔缺失或裂痕长度≥20mm，系统立即触发声光报警，并向生产线PLC发送不合格信号。PLC收到信号后，根据设定的流程控制生产线，如暂停传送带、将不合格品标记或剔除。 系统工作流程图
三、检测精度 相机像素：5472 × 3648（2000万像素） 检测范围：根据相机安装高度，可覆盖传送带宽度1.2m×长度2.2m的检测区域 孔有无检测：准确率≥99.5% 响应时间：从光电开关触发到相机拍摄：≤50ms 从拍摄到检测结果输出：≤800ms 从检测结果输出到报警触发：≤200ms

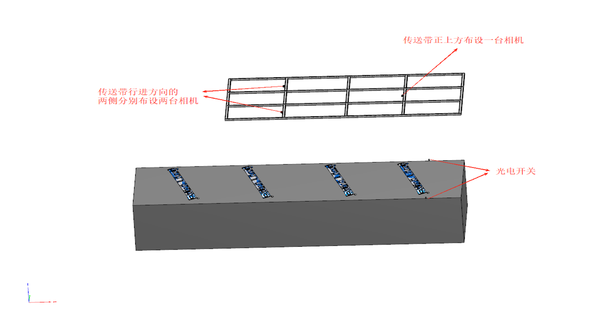

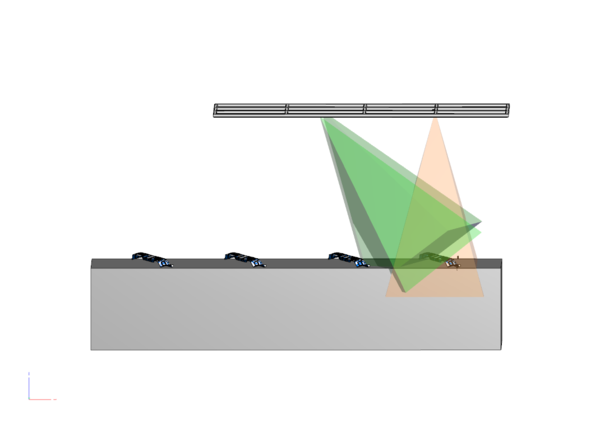

四、实际安装示意 工业相机安装：正上方相机安装在传送带正上方，距离传送带高度1.5-2米；两侧45°相机安装在传送带两侧，距离传送带高度1.5-2米，与传送带行进方向成45°夹角，确保三台相机的视野完全覆盖传送带检测区域。 光电开关安装：安装在传送带一侧，位于检测区域前方30-50厘米处，确保在冲压件到达检测位置前触发相机拍摄。 图像处理器和控制柜：安装在冲压车间的电气控制柜内，便于与生产线PLC系统连接和维护。 声光报警装置：安装在检测区域附近显眼位置，高度≥2米，确保操作人员能及时看到和听到报警信号。
|
