生产作业立体视觉人员检测与机械臂安全防护系统方案一、方案概述生产作业立体视觉人员检测与机械臂安全防护系统，通过立体视觉技术实时监测人员位置与机械臂的空间关系，实现人员进入检测区域时的自动报警与机械臂紧急制动，并在人员离开后自动/手动恢复运行。二、设备检测原理 （一）系统构成

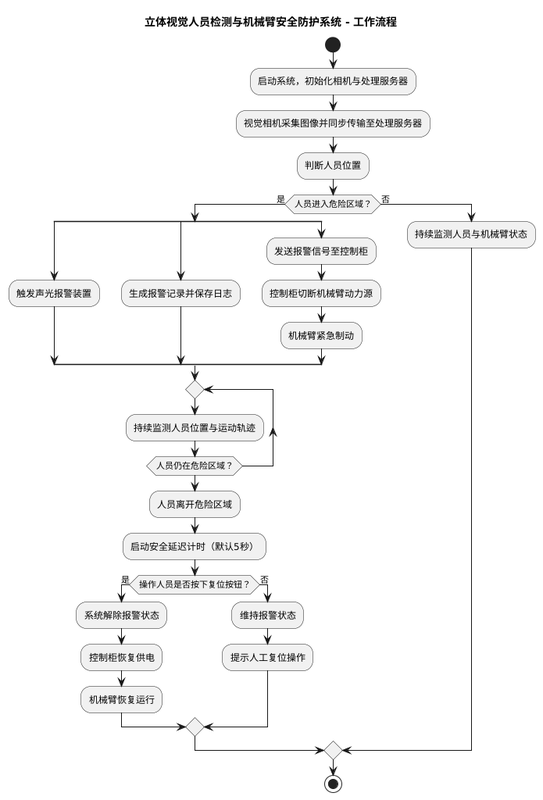

视觉采集系统：由2台高精度立体视觉相机组成，采用工业级以太网通信，分辨率2560×2160，帧率30fps，支持毫米级精度检测，具备IP67防护等级，适应无尘洁净车间环境。通过可调节不锈钢支架安装，实现多视角协同监测。 数据处理系统：采用高性能GPU服务器，支持深度神经网络算法运行，可同时处理多相机数据并进行三维建模，实时计算人员与机械臂的空间距离和运动轨迹。 安全控制系统：包含机械臂保护控制柜、声光报警装置和复位按钮。控制柜采用冗余设计，支持双路安全信号输入；报警装置采用高亮度LED频闪灯（≥1000cd）和高分贝警笛（≥100dB）；复位按钮具备防爆功能，安装在安全区域。 （二）系统功能扩展 数据记录与分析：系统支持检测数据的本地存储和导出，可生成人员进入检测区域的统计报表，用于安全管理分析。 多区域协同：支持多套系统联网，实现车间级的整体安全防护。 自定义安全区域：可根据生产工艺需求，灵活设置多个不同级别的安全区域和相应的响应措施。 （三）检测流程 触发机制：当立体视觉系统检测到人员进入预设的检测区域（可根据机械臂运动范围动态调整），立即触发声光报警。 安全响应：报警信号同步传输至机械臂保护控制柜，控制柜在≤200ms内切断机械臂动力源，实现紧急制动。 恢复机制：系统持续监测人员位置，当检测到人员离开检测区域并经过预设的安全延迟时间（默认5秒，可配置），自动/手动解除报警状态，机械臂恢复运行。 异常处理：系统具备自诊断功能，当检测到相机故障、网络中断或数据异常时，自动触发备用安全机制并报警提示。
三、检测精度 相机像素：2560×2160（500万像素） 检测范围：根据相机安装高度，最大可覆盖10m×10m×5m空间 检测精度：空间定位精度±5mm，距离测量精度±10mm 响应时间：从人员进入检测区域到触发报警≤100ms，从报警到机械臂停机≤200ms。

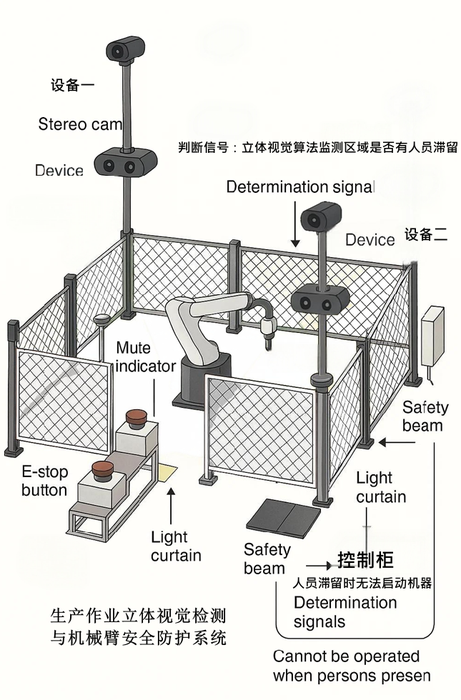

四、实际安装示意 立体视觉相机安装在机械臂作业区域的对角位置，距离地面高度≥2.5米，确保视野覆盖整个检测区域；声光报警装置安装在作业区域周边显眼位置，高度≥2米；复位按钮安装在安全区域入口处，便于操作人员操作；控制柜安装在电气柜内，与机械臂控制系统就近布置
|
